Tilleggsutstyr

Norsk Transformator har utviklet sensorovervåking av transformatorer for å kunne tilfredsstille informasjonsbehovet i de kommende smartnett løsninger.

 EcoSmart Sensor Docking:  fjernovervåker transformatoren
En transformator med Sensor Docking
Hvorfor fjernovervåke?  Utnytte ressursene bedre.  Realtime overvåking av temperatur trykk og etc.
Man har overdimensjonerte transformatorer for å tåle toppene.
Online kontroll.  Sanntidskontroll  Tilstandskontroll
Forteller hvor mye belastning  den utsettes for.  Logg  Historikk – loggfører historisk data  Historisk data – driftsforholdene – for stor transformatorer – kan uttnytte ressusene bedre. Informasjon om rest levetida.  Umiddelbare hendelser – trykk forandring – for lavt olje nivå.
Varsel – mottar varsel
Hva gir dette?
• Sanntids overvåking • Varsler avvik fra normal driftsstatus • Alarmer ved kritiske avvik  eller feil • Sporing av feilkilder  • Mulighet for bedre utnyttelse av transformatoren
EcoSmart
Transformer

Sensorenhet oppbygging
Både
3D og 2D
–
på hver sin side
Det visuelle
–
i brosjyre –
hvordan enheten fremstår
Datablad info.
–
skjematisk oppsett
EcoSmart Sensor Docking  Modulens funksjoner    • Temperatur i oljen  • Lavt oljenivå og kritisk lavt oljenivå • Trykket i transformatorkassen

EcoSmart Sensor Docking - fjernovervåker transformatoren

• Sanntids overvåking
• Varsler avvik fra normal driftsstatus
• Alarmer ved kritiske avvik  eller feil
• Sporing av feilkilder
• Mulighet for bedre utnyttelse av transformatoren
• Temperatur i oljen
• Lavt oljenivå og kritisk lavt oljenivå
• Trykket i transformatorkassen

 Se Datablad her
 Se Guide Hurtigstart her
 Se brosjyre her

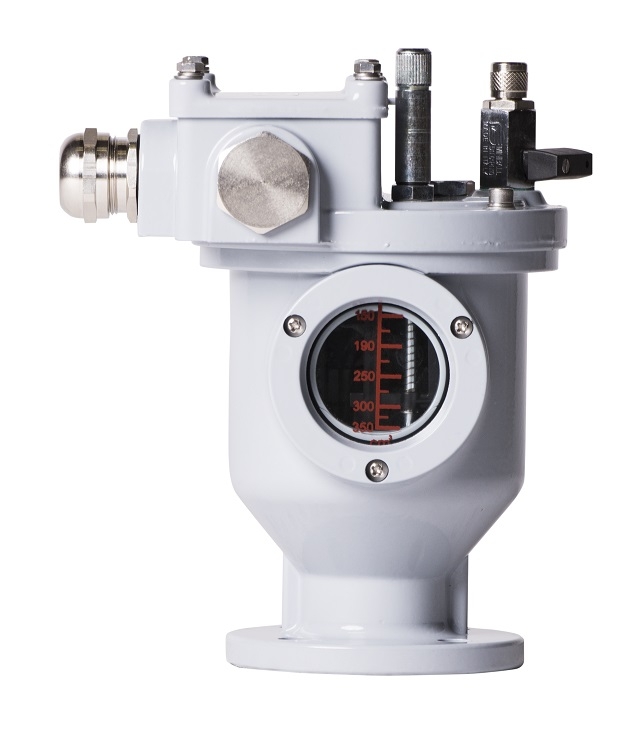

Gassvakt monteres på større fordelingstransformatorer og benyttes til å overvåke transformatorens tilstand, gjennom å overvåke gassutvikling i transformatoren. Hvis gassutvikling oppstår i transformatoren, stiger denne opp i toppkammeret på instrumentet. Oljenivå vil dermed synke, og en flottør utløser alarmkontakt.
Instrumentet har 2 alarmkontakter som kan benyttes til henholdsvis alarm og utkobling.

Gassvakt ble tidligere montert mellom transformatoren og konservatoren. Ved ny produksjon av hermetisk tette transformatorer, monteres den direkte på lokk som vist på bildet.

The gas relay is fitted in the pipeline between the transformer and its conservator and is filled with oil during normal transformer operation. When gas is generated in the transformer it rises towards the conservator and collects in the upper chamber of the relay. The oil level drops and the top float triggers alarm switch.
Gas shall not freely pass from the relay body and escape into the pipework before the alarm contact has operated. The trip contact shall operate at a steady oil flow. This operation shall not be adversely affected when the alarm contact has already closed and gas is escaping freely. In the event of an oil leak, the gas relay will only operate after the conservator has exhaustet all of its oil. In order to check this eventuality it is recommended that an RDR Mk II automatic shutter valve is fitted between the relay and the conservator
Specific information on this product is available on request (R1 and RF1 excluded).

CONSTRUCTION
The new Comem relay is an assembly of two machined aluminium alloy castings that effect a perfect oil seal.
1) The main body of the relay is fitted with tempered glass inspection windows with graduated scale markings in cubic centimetres to indicate the internal volume. The oil drain plug is located at the bottom of the main body (except R1 and RF1).
2) The top cover carries the frame which contains the moving parts of the relay. These comprise the two floats (one for R1 and RF 1 type) and their associated mercury switches encapsulated in glass bulbs and one calibrated flow valve (except R1 and RF1). For R1 and RF 1 magnetic switches are also available.
The cover also carries:
(4) a gas discharge valve with G1/8” in male thread with protective cap.
(5) A valve for pneumatically testing (OK) the alarm and tripping circuits, with protective cap.
(2) A push rod for mechanically tripping the alarm and the tripping circuits, with protective cap.
A terminal box containing 4 numbered M6 terminals and one earth terminal.

Elnummer: 29 110 56

Last ned veiledning

Vi lager kapslinger for høyspent og lavspent side, samt felleskapsling. Felleskapsling lages bare opp til max. 1000V med lavspentgjennomføring på begge sider.

Kapslingen utføres i rustfritt stål, eller malt utførelse.

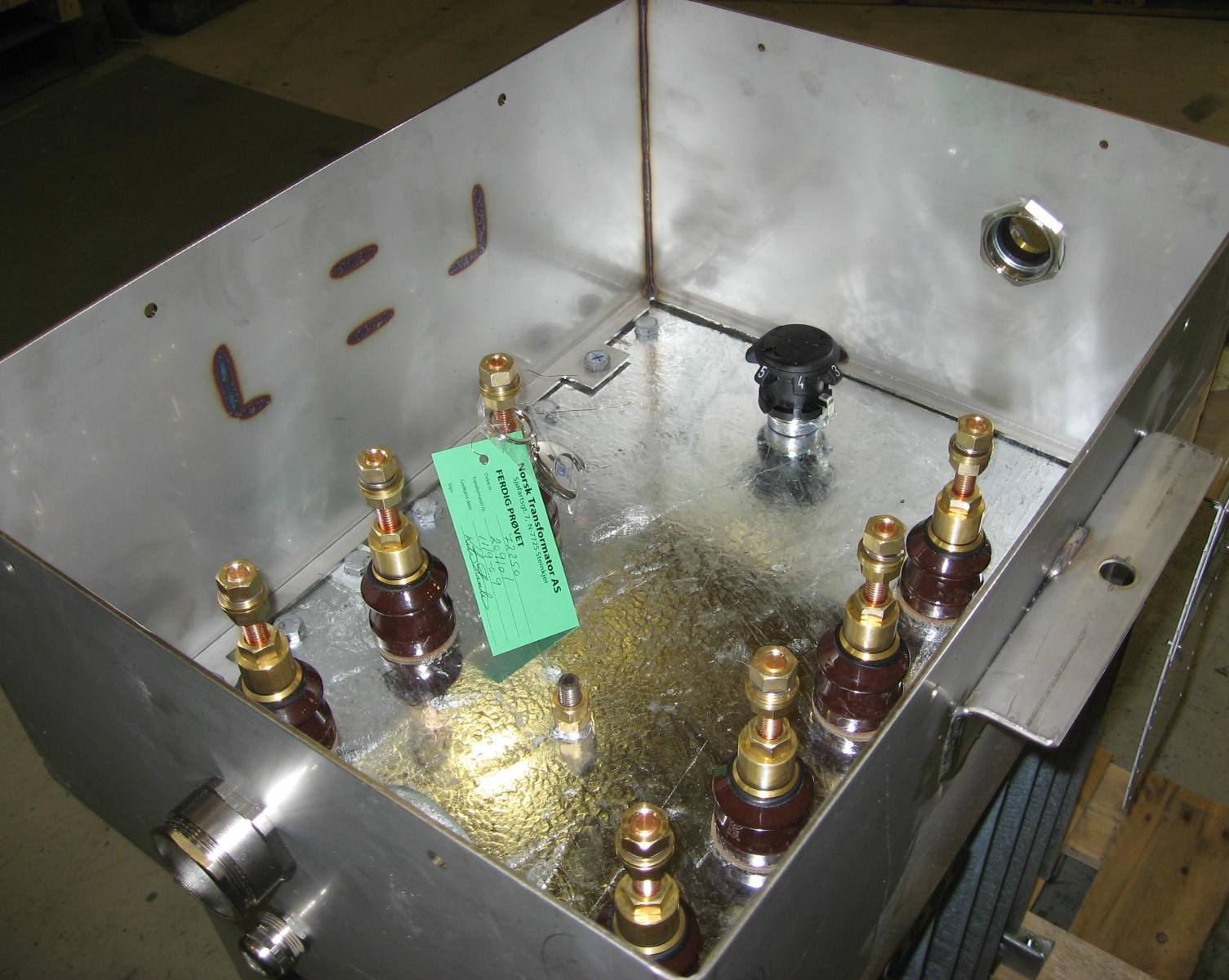

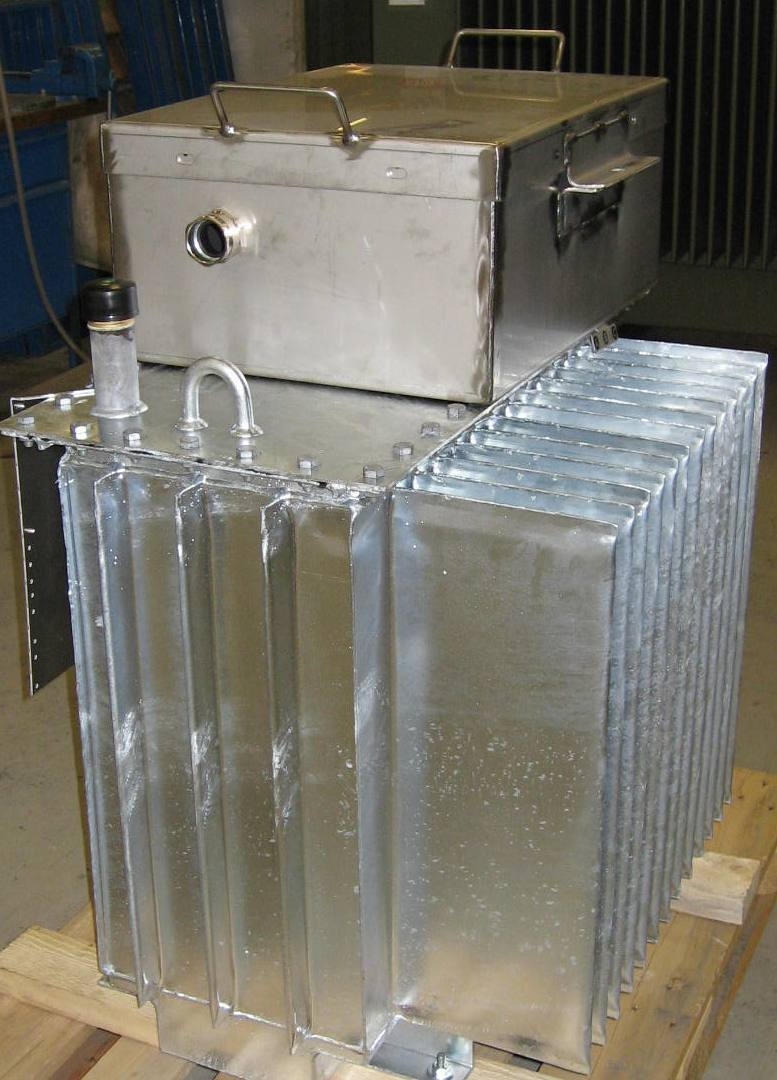

Bildet viser felleskapsling av en 1000V/240V transformator.
Kapslinger er ofte kundetilpasset til det enkelte prosjekt.

Silikagel benyttes på eldre fordelingstransformatorer hvor transformatoren er utstyrt med konservator.

Den nye silicagelen inneholder ingen tungmetaller.

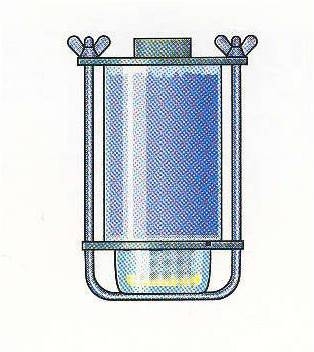

Lufttørkeapparat for å forhindre at fukt trenger inn i transformatoroljen når transformatoren suger inn luft.
Målet er å fothindre at transformatorens olje etterhvert får dårligere isolasjonsevne.

Silikagel kan ta oppp ca 40% vektprosent vatn. Når silikagel er tørr, har den en orange farge. Når den blir fuktig, skifter fargen til transparent. Alt etter luftfuktighet og driftsforhold for den enkelte transformator, vil silikagel måtte byttes med jevne mellomrom. Holder normalt til ca 1 års drift.

 Last ned veiledning

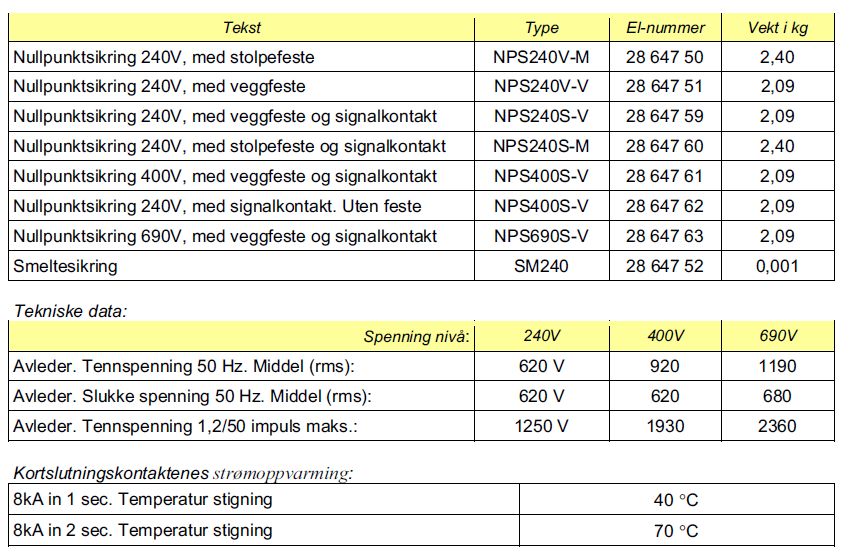

Nullpunktssikring selges sammen med transformator for montering i lavspenningsanlegg med isolert nullpunkt. Nullpunktssikringen har som formål å begrense problemene med overspenninger i lavspenningsnettet. Den hindrer at overspenningen sprer seg ut til sluttbruker.

NPS består av et avlederelement i serie med en smeltesikring. Avlederelementet består av to avlederblokker med et luftgap mellom.

Kan leveres med festebrakett for stolpe eller vegg.



Se produkttabell.


Elnummer: 29 110 69

 Last ned veiledning

Vi produserer to typer oljekar tilpasset transformatorer.

Flatpakket oljekar produseres i galvanisert utførelse, og kommer i «IKEA pakke» med monteringsanvisning og alt du trenger for å montere karet. Karet blir et prisgunstig alternativ pga. lavere kostnader til produksjon og transport. Monteres på ca 15. minutter. Egner seg godt i trange omgivelser, der du kan legg bunnplata på gulvet og trille trafo innpå før veggene monteres.

    Klikk her for mer informasjon


Oljekar med 3 vegger – avtakbar kort eller lang side

Oljekarene produseres med ferdige montert tre vegger, hvor du må velge mellom avtagbar kort eller lang side. Overflatebehandling er EPS pulverlakk i transformatorens farge.
Vi produserer også oljekar tilpasset stasjonstransformatorer for småkraftanlegg. Disse leveres med transformator montert i oljekar stroppet på pall. ( 50 og 100kVA ).  Se bilde.

    Klikk her for mer informasjon

Description
Separable termination designed to connect overhead lines or bus bars to equipment.
Is suitable for indoor and outdoor use for medium polluted atmosphere.•
Application
Technical characteristics Each plug-in termination is tested for AC withstand prior to leaving the factory.

Description

Separable termination designed to connect overhead lines or bus bars to equipment.

•Is suitable for indoor and outdoor use for medium polluted atmosphere.
•ApplicationTechnical characteristics Each plug-in termination is tested for AC withstand prior to leaving the factory.

 Klikk her for produktark

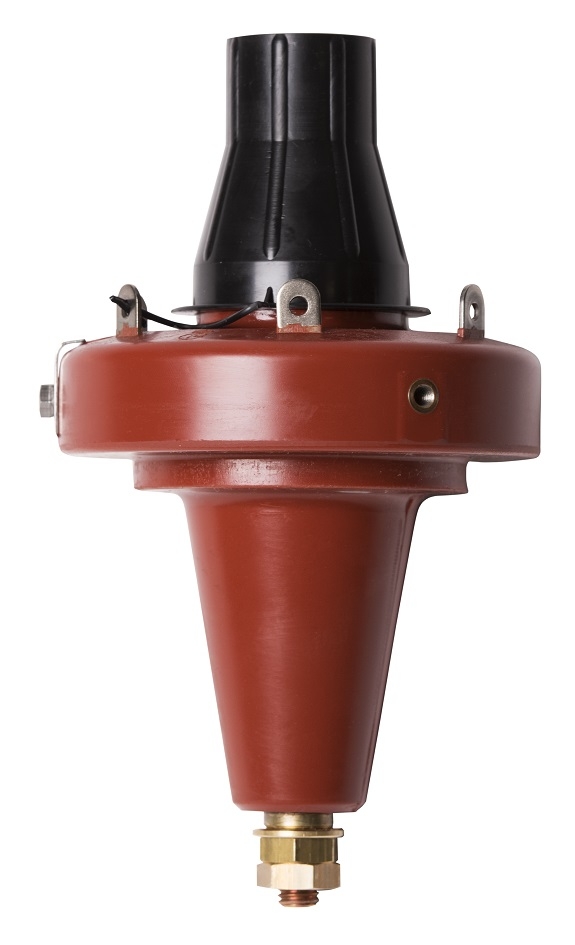

Berøringssikker høyspent og lavspent. Plugg på høyspentside og Maxeta klemmer med hetter på lavspent.

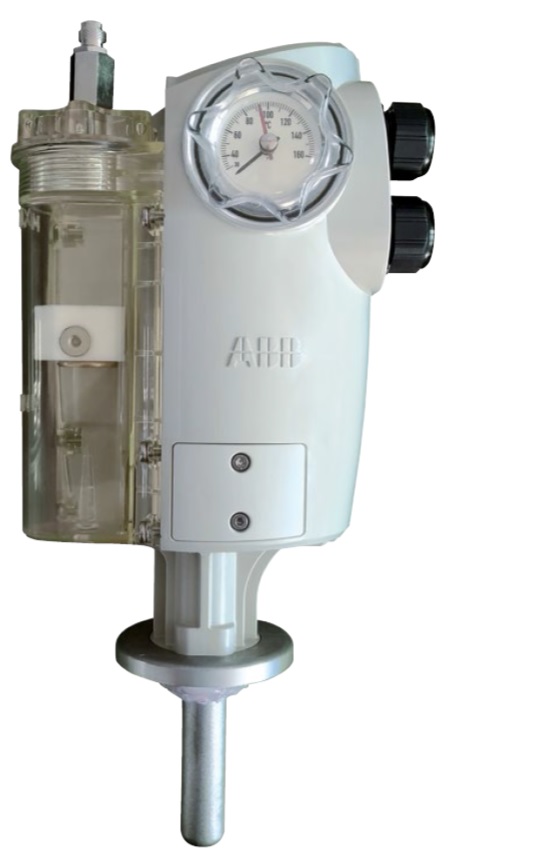

R.I.S. fra Comem er et multiinstrument for måling av oljenivå, oljetemperatur, trykk og gassmengde. Instrumentet kan kobles til alarmfunksjoner og utkobling.

Elnummer: 29 110 68

 Last ned veiledning



Flammehemmende slukkerist

Norsk Transformator leverer godkjente slukkerister etter mål. Det benyttes type LHD® der det stilles krav til sklisikker- og flammehemmende overflate. Testet og godkjent av SP Borås 2015. Flere tester har bevist at stålfilter med LHD® rist slukker oljebranner markant hurtigere enn tradisjonelle steinfiltre. Overflatemønsteret har mindre enn 5 prosent luftgjennomgang.

For detaljer, se REN Blad 7451

 Klikk her for mer informasjon

Norsk Transformator samarbeider med Norsap AS i Kristiansand for levering av transformatordører og rister. Norsap produserer 3mm aluminiumsprofiler, spesielt utviklet for å tåle røff behandling. All produksjon foregår i Norge. Dette gir god fleksibilitet og mulighet for rask levering. Kan produseres etter mål.

Vedlikeholdsbehovet er redusert til et minimum i forhold til tilsvarende dører i t.eks stål. Et velkjent problem er at noen samfunnsborgere forsøker å stikke gjenstander inn i ventileringen. For å forhindre dette har vi konstruert ventilristene slik at dersom noe stikkes inn blir det bøyd nedover eller det stopper helt, som igjen forhindrer kontakt med komponenter bak transformatordøren.

Dørene er blitt utviklet i samarbeid med Vest-Agder Energiverk og Kristiansand Energiverk. Dørene betegnes som en stor nyvinning på området og vil bety en betydelig besparelse i monatsje og vedlikeholdsutgifter.

 Last ned brosjyre
 Ventil i betong
 FDV-dokumentasjon
 Karm til trafodør

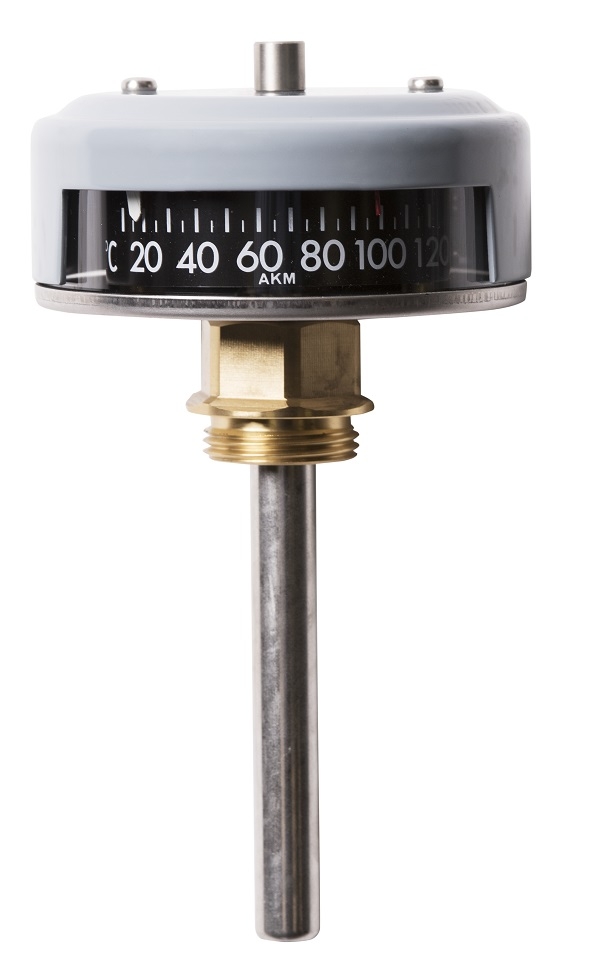

Viser oljetemperatur med maxpeker.

Værbestandig: DIN40050  IP43
Tåler ekstreme værsituasjoner med lave og høye temperaturer.

Elnummer: 29 110 54


Gjennom vår samarbeidspartner ABB, leverer vi endeavslutninger fra Euromold. Europas største produsent av endeavslutninger. Se brosjyre for alle varianter.

 Klikk her for produktark

Dette er sikringer som er montert separat for hver fase på inngående HS. Ved en eventuell overspenning vil sikring ryke og beskytte transformatoren og omverdenen for en større hendelse, som kan medføre brann og eksplosjon med uønsket skade på personer og materiell. Sikringene er montert separat på hver fase, noe som gjør at det for eksempel kan oppstå brudd på en fase, mens det fortsatt er drift på de to andre.

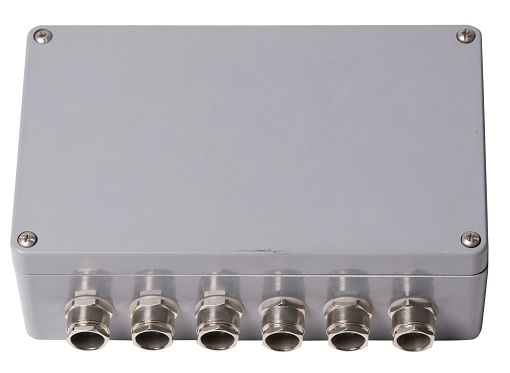

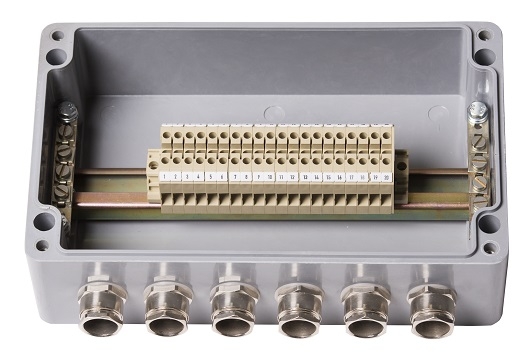

Koblinsboks for montering av flere instrumenter på transformator. Størrelse er avhengig av antall tilkoblinger.

Elnummer: 29 110 57

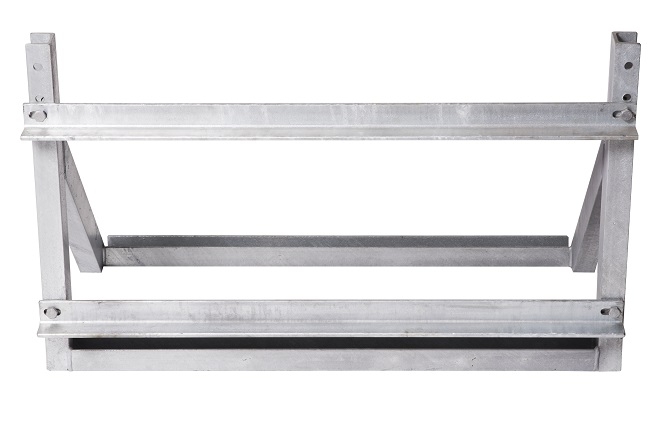

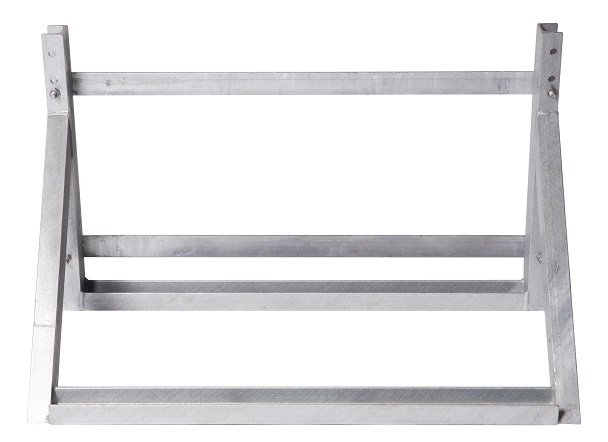

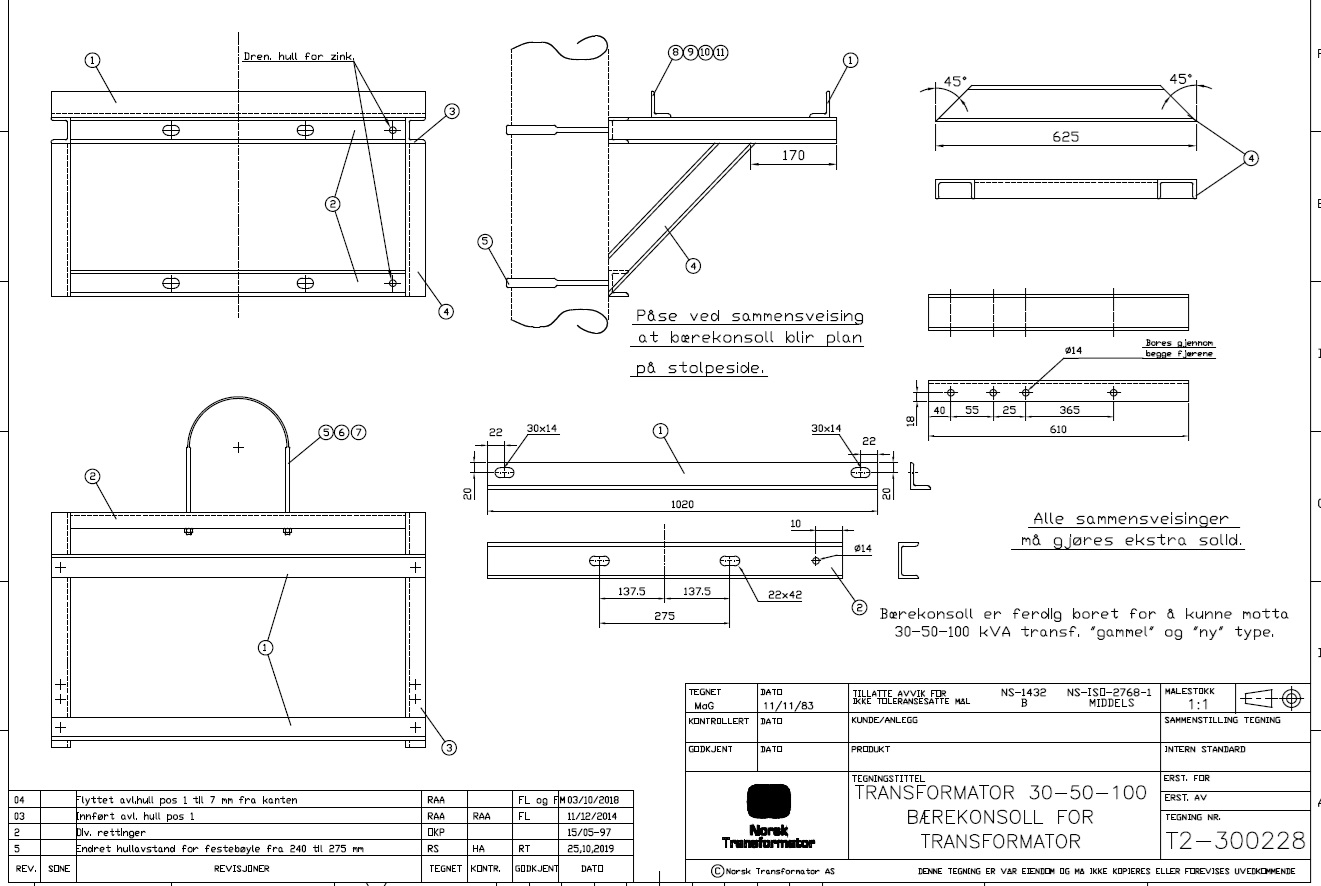

Vi leverer varmeforsinkede masteoppheng for 50 og 100kVA transformator. Vi kan også levere løsninger for Hmast og eventuelle lokale tilpasninger etter behov. ( traverser )

Elnummer: 29 110 58




Vi produserer oljekar for transport av transformatorer med lekkasje. Trafo settes på ei rist i oljekaret, og kan dermed transporteres selv om trafotanken har lekkasje. Karet er tilpasset truck gafler for både lang og kort side. Karet har tappekran. Dette er et miljøtiltak, som flere Netteiere har anskaffet etter egen risikovurdering.

"2Direkt" transformatortilkoblingsklemme for vertikal og horisontal tilkobling.
Fintrådet leder kan benyttes uten bruk av ekstra hylse. Patenterte skruer hindrer kordeler i å bli kuttet.
Ingen bruk av pressverktøy, kun standard verktøy benyttes.
Tilkoblingsskruer kan benyttes om igjen. Reserveskruer leveres på eget el.-nummer.

Tverrsnittsområder:
16 – 95mm² / 35 – 240 (300 RM) mm² / 185 – 400mm²

For Al- og Cu-ledere
.
Leveres som en-, to-, fire- og sekslederklemmer.
For transformatorgjennomføringer med boltstørrelse M12, M20, M30, M42, M48 og M55.

Tiltrekkingsmomenter:
2D-S: M16 = 25 +/- 5Nm og M8 = 25Nm
2D: M26 = 55 +/- 5Nm og M8 = 25Nm
2D-XL: M33 = 80 +/- 5Nm og M8 = 25Nm

Materiale:

Klemmekropp: høyverdig Al-legering, fortinnet
Skruer: elforsinket stål

Tilbehør:

Det er utviklet tildekningshetter til alle klemmetypene.
Hettene er produsert i sort kunststoff, beskyttelsesklasse IP20.
Tetning og deksel kan byttes om slik at vertikal og horisontal montasje er mulig.

 Last ned veiledning
 Montasjeanvisning
Brosjyre Pfisterer trafoklemmer engelsk
Brosjyre Pfisterer 2Direkt trafoklemmer engelsk


Norsk Transformator leverer Lexan® polycarbonat plexiglass ferdig tilpasset våre transformatorer.
For nyere transformatorer er det standard med festebraketter på lokk, forberedt for montasje av
plexiglass. Våre plexiglass finnes i 2 standard høyder. Lav type for tilkobling av kabel på faner, og
høy type hvis det monteres ekstra skinnelasker for strømtrafoer. Vi kan også levere plexiglass med
spesialhøyder tilpasset enkeltprosjekter.

Last ned brosjyre

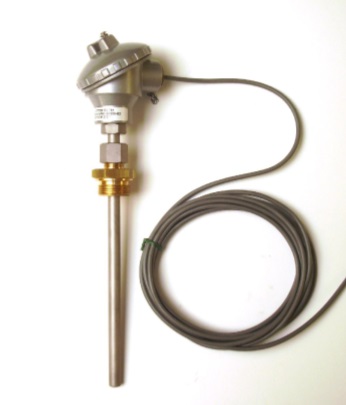

PT 100 transmitter.
( Kun elektronisk signaloverføring - ikke visuell måling )
Transmitterens oppgave er å simulere temperaturen i viklingene.
Ved å kombinere et termometer med et varmeelement, simulerer termometeret temperaturen som oppstår i viklingene.
Transmitteren kan også benyttes til måling av oljetemperatur dersom ikke varmeelementet er tilkoblet.

 Last ned veiledning

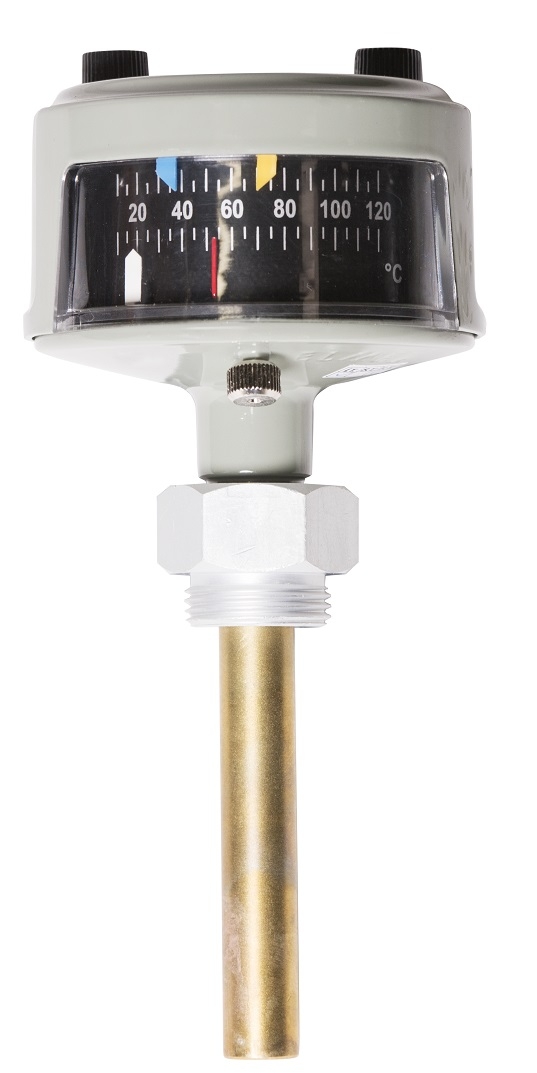

Viser oljetemperatur med maxpeker. Har tilkoblingsmulighet for 2 brytere. Værbestandig: DIN40050  IP43. Tåler ekstreme værsituasjoner med lave og høye temperaturer.

Elnummer: 29 110 55

 Last ned veiledning


Norsk Transformator leverer tilkoblingsskinner for montering av strømtrafoer.
Skinnene leveres tilpasset fanestørrelse på transformatoren.

Last ned brosjyre
Last ned tegning tilkoblingsskinner

Vi leverer varistorer montert på transformator. I tillegg har vi satt sammen et varistorkit som kan bestiles for ettermontering. Vårt varistorkit er tilrettelagt for montering på transformatorer fra de fleste leverandører og kan tilpasses individuelt. Kobberbraketter er montert på varistorene, og det leveres med ferdig isolert kabel for montering mellom varistorer og 0-punkt.  Vi benytter Raychem varistorer som fysisk viser utfall.


 Klikk her for mer informasjon

På utkikk etter annet tilleggsutstyr?. Send oss en forespørsel!
